一、前期勘察与设备选型

1. 选址原则

• 朝向要求：北半球优先正南±15°，热带地区考虑东西向双阵列

• 倾斜角度：当地纬度+10°（冬季为主）或-10°（夏季为主）

• 阴影分析：避开周边障碍物遮挡（冬至日9:00-15:00无遮挡）

• 屋顶荷载：核实承重≥50kg/m²（混凝土屋顶）或30kg/m²（彩钢瓦）

2. 系统配置

• 集热器类型：平板式（高层抗风）或真空管式（低温高效）

• 循环方式选择：自然循环（≤3层建筑）或强制循环（配变频泵）

• 储水箱容量：按人均50L+20%冗余设计，北方加防冻液需增容15%

• 辅助热源：空气能热泵（长江流域）或电加热（极端气候区）

二、安装施工规范

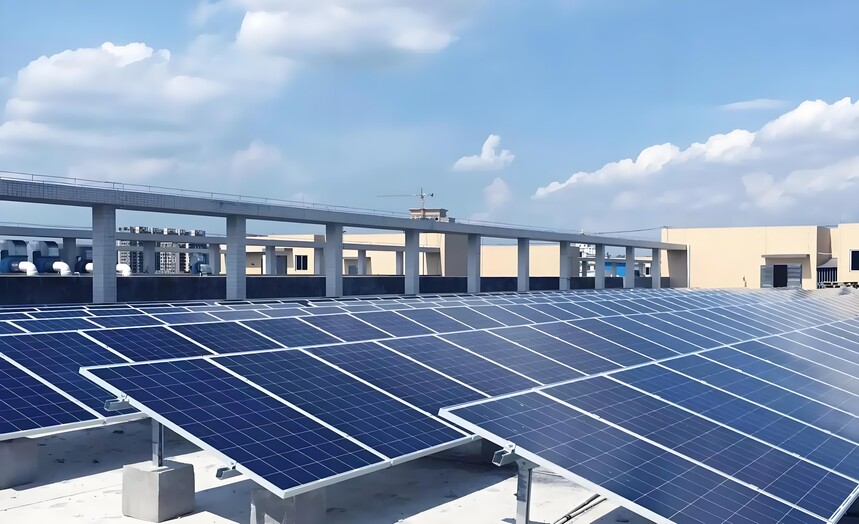

1. 支架安装

• 铝型材支架：间距≤1.2m，配M10不锈钢膨胀螺栓

• 倾斜角调节：使用可调节支架，误差＜±0.5°

• 防风加固：沿海地区加斜撑，抗风等级≥12级

2. 光伏集热器安装

• 连接方式：串联（压力平衡）或并联（流量均衡）

• 密封工艺：集热器接口缠绕PTFE胶带，涂中性硅酮胶

• 接线规范：DC48V系统用6mm²双绞线，正极红色标识

3. 储水箱布置

• 安装高度：高于集热器10-30cm（自然循环）或任意位置（强制循环）

• 进出水管：采用304不锈钢波纹管，保温层厚度≥20mm

• 排气装置：水箱顶部装自动排气阀，压力设定0.1MPa

4. 电气系统

• 控制器安装：室内IP20防护，距地面1.5m

• 接地系统：重复接地电阻＜4Ω，等电位联结

• 雷电防护：屋顶避雷带与支架焊接，接地线截面积≥16mm²

三、关键节点质量控制

1. 水压试验

• 试验压力：1.5倍工作压力，保压24小时

• 泄漏判定：压力降≤0.02MPa（自然循环）或≤0.05MPa（强制循环）

2. 真空管安装（针对真空管式）

• 安装顺序：先外管后内管，旋转插入密封硅胶圈

• 真空度检测：抽真空至-0.098MPa，保压12小时真空度下降＜5%

3. 循环泵调试（强制循环系统）

• 流量设定：集热器总面积×0.02m³/h

• 温差控制：启动ΔT≥5℃，停止ΔT≤2℃

• 噪音检测：1m处≤55dB(A)

四、验收标准

1. 性能参数

• 日得热量：≥4.5MJ/m²（平板式）或≥5.2MJ/m²（真空管式）

• 热损系数：储水箱＜1.5℃/h（无加热状态）

• 控制系统：温度显示误差≤±2℃，水位检测精度＞95%

2. 安全检测

• 接地电阻：综合接地＜1Ω

• 绝缘电阻：电路对地＞20MΩ（500V兆欧表）

• 压力容器：储水箱安全阀启闭压力符合GB/T 21409-2008

五、安全操作规范

1. 严禁雨天安装电气部件，潮湿环境使用24V安全电压

2. 高空作业系安全带，工具用防坠绳固定

3. 真空管安装佩戴护目镜，防止玻璃碎片飞溅

4. 系统充水缓慢升压，排尽空气防止气阻

六、维护建议

1. 每季度检查：支架紧固度，集热器表面清洁度（透光率＞90%）

2. 每年维护：更换防冻液（乙醇型每2年，丙二醇型每5年）

3. 极端天气后：检查密封胶条，测试安全阀启闭压力

4. 长期停用：排空系统，集热器覆盖遮光布

专业提示：建议由具备机电安装三级资质单位施工，关键节点留存影像资料。安装前向当地能源部门申请备案，获取并网许可（并网系统）。对于复杂项目，建议采用热成像仪检测安装质量，确保无隐蔽泄漏点。
